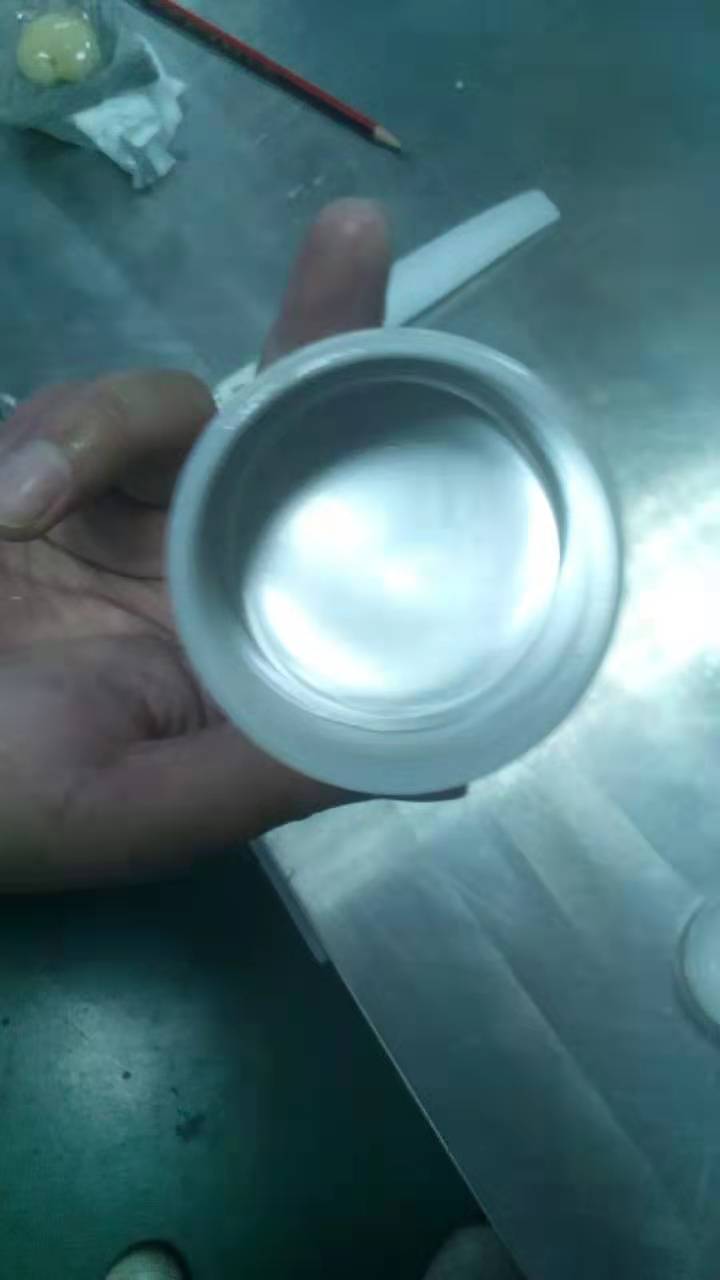

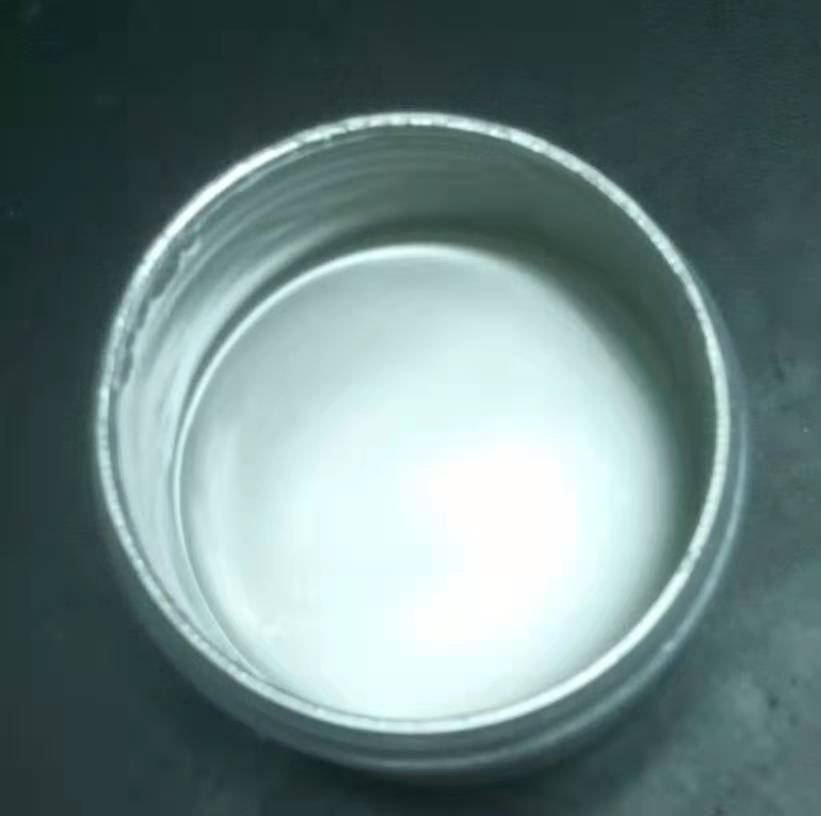

KANGLIBANGLED封裝導電銀漿,也叫導電、導熱銀漿,它是IED生產封裝中不可或缺的一種膠水,其對導電銀漿的導電、導熱性能要求高,剪切強度高,並且粘結力要強。深圳康利邦的導電銀漿和導熱銀漿導電性好、剪切力強、流變性也很好、並且吸潮性低。特別適合大功率 高亮度LED的封裝
。主要應用在低電阻的高端產品,如LED大功率、發光二極管、IPO柔性板、電磁片等產品。
接下來,康利邦來詳細介紹一下LED封裝導電銀漿(導電、導熱銀漿)

一、LED封裝技術
1)清洗:采用超聲波清洗PCB或LED支架,並烘幹。
2)裝架:在LED管芯底部電極備上銀膠後進行擴張,將擴張後的管芯安置在刺晶台上,在顯微鏡下用刺晶筆將管芯一個一個安裝在PCB或LED相應的焊盤上,隨後進行燒結使銀膠固化。
3)壓焊:用鋁絲或金絲焊機將電極連接到LED管芯上,以作電流注入的引線。LED直接安裝在PCB上的,一般采用鋁絲焊機。
4)封裝:通過點膠,用環氧將LED管芯和焊線保護起來。在PCB板上點膠,對固化後膠體形狀有嚴格要求,這直接關係到背光源成品的出光亮度。這道工序還將承擔點熒光粉的任務。

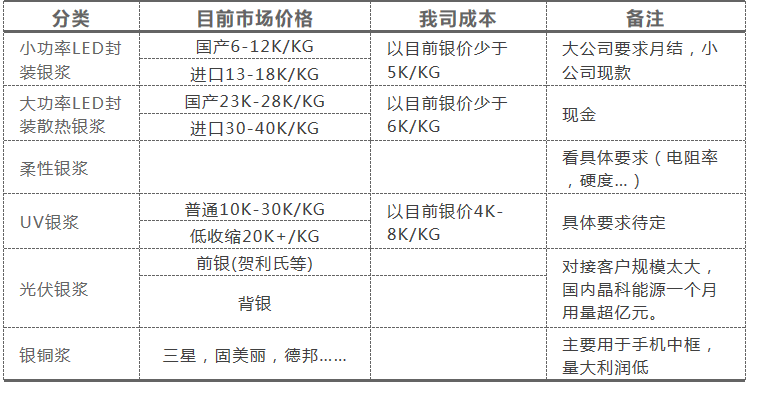

二、我司銀漿分類
①小功率LED封裝銀漿;②大功率LED封裝銀漿;③其他銀漿。
三、技術特點
技術特點一 儲藏優勢
傳統儲放條件:低溫冷凍儲放,一般-20℃。我司銀漿儲放條件:低溫儲藏,多數-5℃,可提前解凍。部分可常溫儲藏。

技術特點二 解凍優勢
傳統銀漿解凍方式:冷藏解凍45min +常溫回溫45min。 我司銀漿解凍方式:提前一天解凍,冷藏溫度下,密封儲存7天無變質
技術特點三 固化優勢
燒結的目的是使銀膠固化,燒結要求對溫度進行監控,防止批次性不良。銀膠燒結的溫度一般控製在150℃,燒結時間2小時。根據實際情況可以調整到170℃ 1小時。絕緣膠一般150℃,1小時。銀膠燒結烘箱的必須按工藝要求隔2小時打開更換燒結的產品,中間不得隨意打開。燒結烘箱不得再其他用途,防止汙染。
我司產品為:
K307-10 100℃ 20min
K307-12 120℃ 15-20min
K307-15 150℃ 90min
K307-18 183℃ 3min
K205-12 120℃ 15-20min
燒結工藝可以采用隧道爐工藝。滿足自動化生產需求
技術特點四 性能優勢
針對不同粘接材質,比如銀支架/玻璃/…;對粘接力的要求…對散熱、導電等性能有特殊要求…我司實驗室可針對開發不同需求的銀漿。因針對不同需求特定開發,對原料選擇精益求精,使產品更加穩定。
四、目前進展
小功率銀漿:已經陸陸續續出貨一年,小批量檢驗期已過,後續可以大規模出貨。
大功率銀漿:目前粘接力上超過京瓷CT285,產品不斷改進。
五、市場前景

深圳康利邦的導電銀漿和導熱銀漿導電性好、剪切力強、流變性也很好、並且吸潮性低。特別適合大功率 高亮度LED的封裝。主要應用在低電阻的高端產品,如LED大功率、發光二極管、IPO柔性板、電磁片等產品。谘詢電話400-6119269!
